Kabelmanagement voor extreme temperaturen
Elektrische installaties opereren zelden onder ideale laboratoriumomstandigheden. In de praktijk moeten kabelklemmen, kabelbeheerssystemen en bevestigingsmiddelen functioneren in omgevingen waar de temperatuur ver buiten de gebruikelijke marges valt. Van arctische windparken met vriestemperaturen tot industriële machines en offshore platforms waar warmte en koude elkaar in snelle cycli afwisselen: extreme temperaturen vormen een van de meest veeleisende uitdagingen voor kabelmanagement.

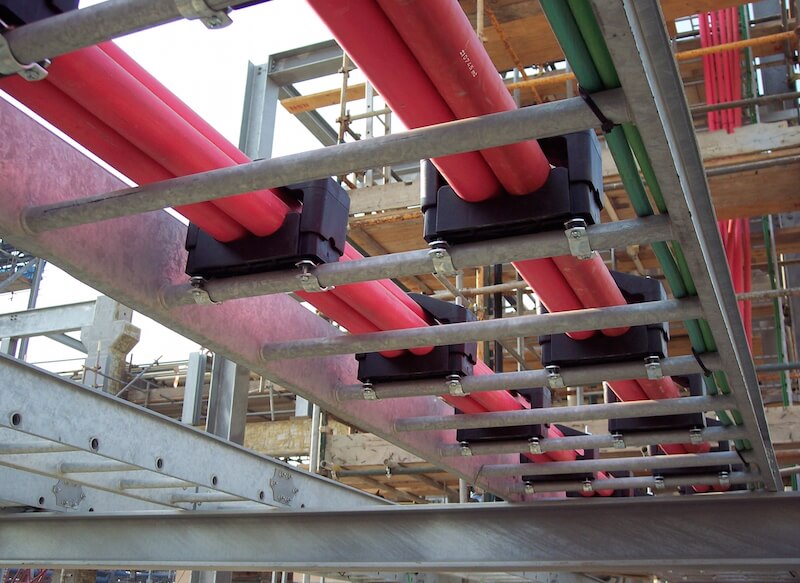

Kabelmanagement voor extreme temperaturen : Waarom temperatuur zo bepalend is voor kabelmanagement
Temperatuur beïnvloedt elk materiaal in een elektrische installatie. Kabels, isolatie, bevestigingsmiddelen en kabelklemmen reageren elk op hun eigen manier op warmte en koude. De uitdaging zit echter niet alleen in de absolute temperatuur, maar vooral in de thermische cycli: het voortdurende afwisselen van opwarmen en afkoelen dat in de meeste praktijktoepassingen plaatsvindt.
Bij hoge temperaturen treedt in conventionele materialen krimp, vervormng of versnelde veroudering op. Standaard polyvinylchloride (PVC) isolatie kan al boven de 70 graden Celsius vervormen, terwijl sommige kunststoffen bros worden of hun mechanische sterkte verliezen. Metalen klemmen hebben het voordeel dat ze hoge temperaturen kunnen weerstaan, maar ze geleiden warmte en kunnen de kabel thermisch belasten op het bevestigingspunt.
Bij lage temperaturen worden veel polymere materialen bros en stijf. Materialen zoals standaard PVC verliezen hun flexibiliteit al bij temperaturen rond het vriespunt, waardoor ze scheuren bij mechanische belasting. Kabelisolatie die stijf wordt, kan breken bij het installeren of bij trillingsbelasting. Kabelklemmen die bros worden, kunnen loslaten of breken juist wanneer de installatie ze het hardst nodig heeft.
Het gecombineerde effect: thermische cycli
De meest schadelijke situatie is niet een constant extreme temperatuur, maar de combinatie van koude en warme periodes die elkaar afwisselen. Elke thermische cyclus veroorzaakt uitzetting en krimp in alle materialen, maar in verschillende mate. Wanneer kabelklem en kabel met verschillende snelheden uitzetten en krimpen, onstaan interne spanningen die over tijd leiden tot vermoeidheid van het materiaal, verlies van klemprestaties of mechanische schade aan de kabelmantel.
Offshore windturbines zijn een goed voorbeeld van dit fenomeen. In de Noordzee schommelen temperaturen tussen strenge winterse koude en de warmte die onder vollast in het motorhuis wordt gegenereerd. Elk vermogenscyclus zorgt voor een thermische schok. Kabelklemmen in zulke omgevingen moeten duizenden van dergelijke cycli overleven zonder hun grip op de kabel te verliezen.
Koude omgevingen: arctische en subarctische installaties
In Scandinavië, Canada en andere koudegebieden dalen winterse temperaturen regelmatig tot onder de -40 graden Celsius. Windparken in deze regio’s zijn bijzonder kwetsbaar: de nacelle en de torenkabel bevinden zich blootgesteld aan buitentemperaturen, terwijl ze intern warmte genereren door de elektrische belasting. Dit verschil tussen binnen en buiten zorgt voor grote thermische gradiënten.
Conventionele kabelklemmen van onvoldoende kwaliteit verliezen in koude klimaten hun elasticiteit en kunnen breken of loslaten. IJsophoping voegt extra gewicht toe aan de kabels, wat de trekkracht op de bevestigingspunten vergroot. Materialen die bij kamertemperatuur voldoende sterk zijn, kunnen bij -20 of -40 graden Celsius hun grenzen bereiken.
De glasvezelversterkte polyamide 66 (PA66 GF) waaruit KOZ Products kabelklemmen worden vervaardigd, behoudt zijn mechanische eigenschappen permanent tot -80 graden Celsius. Dit gaat ver voorbij de laagste realistische omgevingstemperaturen in de meeste installatiescenario’s en biedt een veiligheidsmarges die voor de meest veeleisende koude omgevingen onmisbaar is.
Hete omgevingen: industrie, motorkamers en petrochemie
Aan de andere kant van het temperatuurspectrum bevinden zich industriële omgevingen waar kabels en klemmen blootstaan aan continue hitte. In motorruimten van schepen, bij zware industrie en in petrochemische installaties kunnen omgevingstemperaturen structureel boven de 80 of 100 graden Celsius uitkomen. Daarboven komen nog de warmte die de kabels zelf genereren door het Joule effect bij hoge stroomsterkte.
Bij hoogspanningsinstallaties is de thermische belasting bijzonder hoog. Een kortsluitstroom van tientallen kiloampere genereert in fracties van een seconde enorme hoeveelheden warmte. De kabelklem moet deze extreme piektemperaturen doorstaan zonder te vervormen, te smelten of los te raken. Een klem die het bij zo’n moment begint te begeven, laat kabels los die zich dan door de elektromagnetische krachten explosief verplaatsen.
KOZ Products kabelklemmen zijn permanent bestand tot +120 graden Celsius en kunnen kortdurende pieken van tot +220 graden Celsius weerstaan. Dit temperatuurbereik dekt de meeste industriële toepassingen en biedt extra veiligheidsmarge voor de hitte die vrijkomt bij een kortsluit.
Thermische cycli in de praktijk: van windturbines tot datacenters
Offshore windturbines
Windturbines zijn bij uitstek het voorbeeld van een installatie die regelmatig extreme thermische cycli doorloopt. ‘s Winters dalen de buitentemperaturen tot ver onder nul, terwijl de turbine bij volle werking aanzienlijke warmte genereert in de generator en de converters. De kabelklemmen in de toren en nacelle moeten dit alles over een levensduur van 20 tot 25 jaar doorstaan, zonder onderhoud of vervanging. KOZ Products benadrukt dat offshore installaties bijzondere eisen stellen aan de materiaalkeuze: niet alleen door de temperatuurextremen, maar ook door de zoute zeelucht die metalen componenten aantast en de beperkte toegankelijkheid voor onderhoud.
Datacenters
Datacenters genereren enorme hoeveelheden warmte door de servers. Koelsystemen proberen dit te compenseren, maar lokale temperatuurverschillen in de technische ruimtes kunnen groot zijn. Kabelklemmen in de toevoerkanalen en rondom de stroomverdeelkasten kunnen blootstaan aan zowel koude koellucht als hete uitlaatlucht. De gecombineerde eisen van thermische wisseling, brandveiligheid (UL 94 V0) en kortsluitbestendigheid (NEN-EN-IEC 61914:2021) maken gecertificeerde kunststof klemmen de standaardkeuze in professionele datacenters.
Industriële en petrochemische installaties
In raffinaderijen, chemiefabrieken en zware industrie worden kabelklemmen blootgesteld aan een combinatie van hitte, agressieve chemicaliën en mechanische trillingen. Het glasvezelversterkte polyamide van KOZ is bestand tegen UV-straling, zoutwater, ozon, industriële oliën, brandstoffen, zuren en logen, wat het bij uitstek geschikt maakt voor deze omgevingen.
Certificeringen als bewijs van temperatuurbestendigheid
Een fabrikantclaim over temperatuurbestendigheid is slechts zo betrouwbaar als de tests die eraan ten grondslag liggen. Bij kabelklemmen voor professionele installaties zijn onafhankelijke certificeringen essentieel om de prestatieclaims te onderbouwen.
De norm NEN-EN-IEC 61914:2021 omvat naast kortsluitbestendigheid ook expliciete temperatuurtests. Zo worden laterale belastingstests uitgevoerd bij maximale bedrijfstemperatuur gedurende 60 minuten. UV-bestendigheidstests belichten klemmen gedurende 700 uur met UV-straling om versnelde veroudering te simuleren. Zoutsproeytests simuleren blootstelling aan een maritiem klimaat gedurende meer dan duizend uur. Dit zijn geen theoretische specificaties, maar aantoonbare testresultaten die door onafhankelijke laboratoria zijn geverifieerd.
KOZ Products liet zijn producten testen door KEMA Laboratories (DNV-GL) in Dekra Nederland, Schneider Electric onder toezicht van SGS België en de KU Leuven. Het Lloyd’s Register Type Approval biedt aanvullende validatie specifiek voor maritieme en offshore omgevingen met extreme temperatuurwisselingen en zout klimaat. De UL 94 V0-classificatie garandeert dat het materiaal zichzelf blust bij brand en geen vlammen verspreidt, ook niet bij de hoge temperaturen die tijdens een kortsluiting of brand kunnen optreden.
Materiaalkeuze: waarom PA66 GF de standaard is
Glasvezelversterkt polyamide 66 (PA66 GF) is momenteel het best bewezen materiaal voor kabelklemmen in extreme temperatuuromgevingen. De glasvezelversterking verhoogt de mechanische sterkte en stijfheid, terwijl de polyamide matrix de chemische bestendigheid en het brede temperatuurbereik levert. Het materiaal is niet geleidend, niet magnetisch en halogenvrij, wat extra veiligheidsvoordelen biedt boven metalen alternatieven.
Metalen klemmen kunnen bij extreem hoge temperaturen hun beschermende coating verliezen, waarna corrosie snel optreedt. In omgevingen met thermische cycli zijn metalen klemmen bovendien gevoelig voor vermoeidheidsscheuren, omdat metaal bij elke cyclus iets vervormt. PA66 GF heeft een grotere elasticiteitsmodulus bij lage temperaturen en behoudt zijn dimensionale stabiliteit over een breed temperatuurbereik, wat resulteert in een stabiele en betrouwbare klemprestatie door de hele levensduur van de installatie.
Conclusie: investeer in de juiste kabelklem voor uw temperatuuromgeving
Extreme temperaturen zijn een van de meest onderschatte risico’s in kabelmanagement. Een kabelklem die perfect functioneert bij kamertemperatuur, kan compleet falen bij -30 graden in een arctische windturbine of bij de hittepiek van een kortsluit in een hoogspanningsinstallatie. De gevolgen van een fout op het verkeerde moment kunnen variëren van dure stilstand tot ernstige veiligheidsincidenten.
Veelgestelde vragen over hoogspanning kabelklemmen
- Watzijnhoogspanning kabelklemmen en waarvoor worden ze gebruikt?
Hoogspanning kabelklemmen zijn gecertificeerde bevestigingssystemen die kabels op hun plaats houden in installaties met een spanning boven 1.000 volt wisselspanning (AC) of 1.500 volt gelijkspanning (DC). Ze worden toegepast in energienetwerken, substations, offshore windparken, industriële installaties en spoorweginfrastructuur. Hun voornaamste functie is het vasthouden van kabels onder de enorme elektromagnetische krachten die bij een kortsluitstroom vrijkomen.
- Wat is hetverschiltussen kabelklemmen voor laagspanning en hoogspanning?
Bij hoogspanningsinstallaties zijn de potentiële kortsluitstromen en de bijbehorende elektromagnetische krachten aanzienlijk groter dan bij laagspanning. Waar bij laagspanning enkele kilonewton kracht kan vrijkomen, lopen de krachten bij hoogspanning op tot tientallen of zelfs honderden kilonewton. De kabeldiameters zijn bij hoogspanning bovendien groter (doorgaans 25 tot 160 mm), en de eisen aan isolatie, brandveiligheid en certificering zijn strikter. KOZ biedt kabelklemmen die voor zowel laag, midden als hoogspanning gecertificeerd zijn.
- Welke normgeldtvoor hoogspanning kabelklemmen?
De internationale norm NEN-EN-IEC 61914:2021 is de leidende standaard voor kabelklemmen in elektrische installaties, inclusief hoogspanning. Deze norm specificeert eisen en tests voor kortsluitbestendigheid, temperatuurbestendigheid, UV-bestendigheid, corrosiebestendigheid en vlambaarheid. KOZ Products is volledig gecertificeerd conform deze norm voor het assortiment van Ø11 tot 160 mm.
- Welke KOZ-productenzijngeschikt voor hoogspanningsinstallaties?
Voor enkelvoudige hoogspanningskabels zijn de Single ST (diameters Ø16–130mm) en Single STC (voor montage op masten en palen, Ø21–160mm) de aangewezen producten. Voor driefasige hoogspanningsconfiguraties in trefoil-opstelling is de Trefoil TRI de standaard keuze voor zwaar gebruik, met de Trefoil TRI ECO als economische variant. De Square-serie biedt een oplossing voor vierkabelsconfiguraties in beperkte ruimtes.
- ZijnKOZ kabelklemmen getest op kortsluitbestendigheid?
Ja. KOZ Products heeft kortsluittests laten uitvoeren bij KEMA Laboratories (DNV-GL) in Nederland een van de meest erkende testlaboratoria ter wereld voor elektrische componenten en bij Schneider Electric onder toezicht van SGS België. Tijdens deze tests worden stromen van tienduizenden ampère door de klemmen gevoerd gedurende vijf volledige netfrequentiecycli. De klemmen moeten de kabels in alle richtingen vasthouden zonder los te raken. Tesdrapporten zijn beschikbaar op aanvraag.
- Watzijnde gevolgen als een kabelklem loslaat tijdens een kortsluiting?
Als een kabelklem loslaat tijdens een kortsluiting, worden kabels met enorme kracht weggeslingerd. Dit kan leiden tot secundaire kortsluiting door aanraking met naburige kabels, beschadiging van kabelmantels en isolatie, branduitbraak, gevaar voor personeel in de nabijheid en zware schade aan apparatuur. In kritische installaties zoals substations of offshore platforms kunnen de gevolgkosten een veelvoud zijn van de initiële materiaalkosten. Gecertificeerde klemmen voorkomen dit scenario.
- Zijnde kabelklemmen geschikt voor buiteninstallaties en extreme temperaturen?
Ja. De glasvezelversterkte PA66-kabelklemmen van KOZ zijn permanent bruikbaar van -80°C tot +120°C, met korte pieken tot +220°C. Ze zijn UV-bestendig zonder coating, bestand tegen zoutwater (meer dan 1.000 uur zoutsproeytests), en corrosievrij. Ze zijn daarmee geschikt voor installaties in arctische gebieden, kustomgevingen, offshore platforms en warme industriële omgevingen.
- HebbenKOZ kabelklemmen Lloyd’s Register goedkeuring voor maritieme hoogspanningsinstallaties?
Ja. KOZ Products heeft Lloyd’s Register Type Approval voor zijn kabelklemmen en kabelblokken. Dit keurmerk, van de oudste klassificatiemaatschappij voor de maritieme sector (opgericht in 1760), omvat tests voor brandgedrag, zoutbestendigheid, trillingsbestendigheid en schokbestendigheid. De goedkeuring is vereist bij de bouw en onderhoud van schepen, offshore platforms en offshore windparken.
- Zijnde kabelklemmen geschikt voor gebruik in tunnels en gesloten ruimtes?
Ja. De kabelklemmen zijn vervaardigd van halogenvrij materiaal gecertificeerd volgens UL 94 V0, wat betekent dat ze zelfblussend zijn en bij brand geen giftige chloor- of broomhoudende gassen produceren. Dit is een essentiële vereiste in tunnels, metrostations en andere afgesloten ruimtes waar mensen moeten kunnen vluchten bij brand. KOZ klemmen voldoen ook aan de EN 45545-2 norm voor brandveiligheid in spoorwegvoertuigen en -infrastructuur.
- Welkelevensduurkan ik verwachten van KOZ hoogspanning kabelklemmen?
KOZ Products biedt een levenslange garantie op zijn kabelklemmen. De PA66 GF-materialen zijn ontworpen om de volledige levensduur van een installatie mee te gaan, doorgaans 20 tot 30 jaar bij offshore windparken en substations. Er zijn geen vervangingscycli of periodieke onderhoudsbehandelingen vereist. Dit maakt de producten economisch aantrekkelijk ten opzichte van metalen alternatieven die periodieke coating of vervanging door corrosie nodig hebben.
