De cruciale rol van kabelmanagement in windenergie-infrastructuur
Windenergie is wereldwijd een van de snelst groeiende sectoren voor hernieuwbare energie, met installaties die variëren van onshore windparken in Scandinavië tot enorme offshore-platforms in de Noordzee. Elke windturbine bevat geavanceerde elektrische systemen die honderden meters aan bekabeling vereisen voor het transporteren van vermogen, besturingssystemen en monitoringdata. De betrouwbaarheid van deze kabelsystemen heeft een directe impact op de prestaties van de turbine, de onderhoudskosten en de algehele efficiëntie van de energieproductie.
Moderne windturbines werken onder veeleisende omgevingsomstandigheden. Offshore-installaties hebben te maken met constante blootstelling aan zout water, extreme windbelastingen en temperatuurschommelingen. Onshore turbines in regio’s zoals Noord-Scandinavië verdragen arctische temperaturen, ijsophoping en UV-straling. Ondanks deze uitdagingen moeten kabelmanagementsystemen gedurende decennia van continu gebruik een veilige grip behouden op stroomkabels, glasvezelverbindingen en de bedrading van besturingssystemen. De selectie van de juiste kabelklemmen en kabelblokken is van directe invloed op de installatie-efficiëntie, de betrouwbaarheid op de lange termijn en de toegankelijkheid voor onderhoud.
Inzicht in kabelsystemen van windturbines
Infrastructuur voor stroomtransmissie en besturing
De primaire elektrische infrastructuur in een windturbine omvat middenspanningskabels die de opgewekte stroom van de gondel (nacelle) door de toren naar de transformatoren op de grond transporteren. Deze kabels werken doorgaans op spanningen variërend van 690V tot 33kV, waarbij grote offshore turbines die 8-15 MW genereren aanzienlijke kabeldoorsneden vereisen. Kabeldiameters in windtoepassingen variëren gewoonlijk van 10 mm voor besturingskabels tot 100 mm voor de belangrijkste stroomtransmissielijnen.
Stroomkabels in windturbines ervaren unieke spanningen. De gondel draait om de windrichting te volgen, wat zorgt voor een continue beweging van de kabels. Temperatuurcycli treden op wanneer turbines op volle capaciteit draaien bij harde wind en vervolgens afkoelen tijdens windstille perioden. Trillingen van de roterende aandrijflijn worden via de structuur doorgegeven aan de kabeltrajecten. Het selecteren van kabelmanagementsystemen die deze dynamische omstandigheden opvangen en tegelijkertijd de juiste tussenruimte en elektrische afstanden behouden, is essentieel voor een betrouwbare werking.
Naast stroomtransmissie bevatten windturbines uitgebreide netwerken van besturingskabels, glasvezelcommunicatie en sensorbedrading voor het monitoren van de bladhoek (pitch), gierpositie (yaw), lagertemperaturen en tientallen andere parameters. De betrouwbaarheid van de bekabeling van het besturingssysteem is cruciaal: een defecte sensorverbinding kan onnodige stops veroorzaken, terwijl beschadigde besturingskabels een juiste aanpassing van de bladen tijdens harde wind kunnen verhinderen.
Milieu-uitdagingen in windenergietoepassingen
Offshore en maritieme vereisten

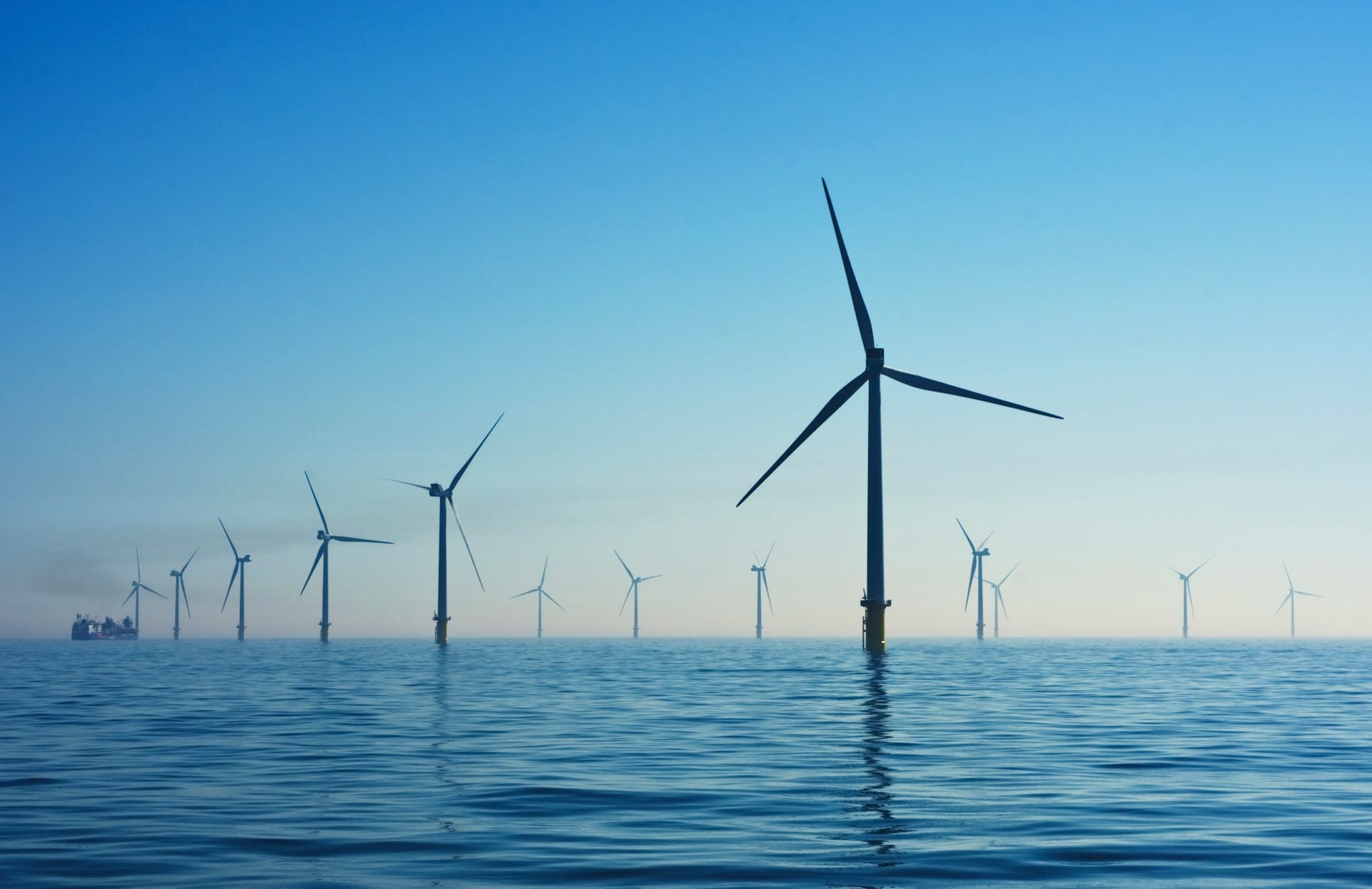

Offshore windparken vormen een van de zwaarste omgevingen voor elektrische infrastructuur. Constante blootstelling aan zout water versnelt de corrosie van metalen componenten, waardoor materiaalkeuze cruciaal is. Zoute nevel bereikt aanzienlijke hoogten in de turbinetorens en tast kabelmanagementcomponenten tot ver boven de zeespiegel aan, terwijl de luchtvochtigheid constant hoog blijft.
De maritieme omgeving vereist kabelklemmen met een Lloyd’s Register Type Approval, wat de zekerheid biedt dat componenten voldoen aan strenge eisen voor offshore- en maritieme toepassingen. Producten moeten bestand zijn tegen zoutwatercorrosie, hun mechanische eigenschappen behouden over brede temperatuurzones en bestand zijn tegen trillingen en schokbelastingen. Niet-metalen kabelklemmen bieden duidelijke voordelen door galvanische corrosie te elimineren en tegelijkertijd inherente elektrische isolatie te bieden.
Offshore-installaties kampen ook met uitdagingen op het gebied van onderhoudstoegankelijkheid. Serviceschepen hebben alleen toegang tot platforms tijdens geschikte weersomstandigheden, waardoor de betrouwbaarheid van componenten essentieel is. Kabelmanagementsystemen die snelle inspecties en reparaties mogelijk maken zonder uitgebreide demontage, verminderen downtime en onderhoudskosten — cruciale overwegingen voor offshore windparken.
Overwegingen voor koude klimaten
Scandinavische windparken en installaties op grote hoogte ervaren extreme kou die zowel de kabelegenschappen als de bevestigingssystemen beïnvloedt. Kabels worden minder flexibel bij lage temperaturen, wat de spanning op de steunpunten verhoogt. Ijsophoping voegt gewicht toe, terwijl temperatuurwisselingen uitzetting en krimp veroorzaken die de klemmen moeten kunnen opvangen.
Kabelmanagementcomponenten voor koude klimaten vereisen materialen die hun sterkte en flexibiliteit behouden van -80°C tot +120°C, met een kortstondige capaciteit tot +220°C. Dit temperatuurbereik dekt zowel de arctische winteromstandigheden als verhoogde temperaturen onder volledige elektrische belasting, waardoor klemmen gedurende decennia en duizenden thermische cycli een veilige grip behouden.
Technische specificaties voor kabelmanagement in windturbines
Uitgebreide diameterdekking en kortsluitvastheid
Kabelmanagementsystemen voor windturbines moeten geschikt zijn voor diverse kabeltypes met verschillende diameters. Stroomkabels voor middenspanningstransmissie variëren doorgaans van 25 mm tot 100 mm in diameter, terwijl besturingskabels slechts 10 mm kunnen meten. Uitgebreide kabelmanagementoplossingen die producten aanbieden voor diameters van 11 mm tot 160 mm stellen aannemers in staat om alle kabeltypes vast te zetten met componenten van één enkele leverancier, wat de inkoop vereenvoudigt en een consistente installatiekwaliteit garandeert.
Elektrische storingen zijn zeldzaam, maar wekken enorme elektromagnetische krachten op. Tijdens kortsluitingen kunnen foutstromen tienduizenden ampères bereiken, waardoor magnetische velden tussen aangrenzende kabels krachten produceren die worden gemeten in honderden kilonewtons. Certificering volgens NEN-EN-IEC 61914:2021 valideert dat kabelklemmen deze kortsluitkrachten kunnen weerstaan door middel van strenge tests in geaccrediteerde laboratoria zoals KEMA (DNV-GL) in Nederland. Deze certificering waarborgt de veiligheid en minimaliseert schade tijdens zeldzame storingsgebeurtenissen.
Materiaaleigenschappen voor een lange levensduur
Windturbines zijn doorgaans ontworpen voor een operationele levensduur van 20-25 jaar, waarbij offshore-installaties vaak nog langer mee moeten gaan. Moderne kabelklemmen maken gebruik van geavanceerde polyamide materialen met glasvezelversterking, wat een uitzonderlijke sterkte-gewichtsverhouding en uitgebreide chemische weerstand biedt. Deze materialen zijn bestand tegen blootstelling aan UV-straling, ozon, reinigingsmiddelen en zoute nevel, wat gebruikelijk is bij kust- en offshore-installaties. De halogeenvrije samenstelling voldoet aan de milieuvoorschriften en biedt vlamvertragende eigenschappen die essentieel zijn voor elektrische installaties.
De constructie met “virgin” (nieuw) materiaal garandeert een consistente kwaliteit en betrouwbare mechanische eigenschappen gedurende de gehele levenscyclus van het product. Dit is met name belangrijk in windenergietoepassingen, waar vervanging van componenten aanzienlijke arbeid en potentieel productieverlies met zich meebrengt.
Installatie-efficiëntie en levenscyclusbeheer
Projectomvang en bouwtijdlijnen
Moderne windparken bestaan uit tientallen tot honderden turbines, die elk uitgebreid kabelmanagement vereisen. Een typische turbine van 3-4 MW kan 200 tot 400 individuele kabelklemmen en kabelblokken nodig hebben om alle stroom-, besturings- en monitoringkabels goed te bevestigen. Grote offshore windparken met 50-100 turbines vertalen zich naar een behoefte aan componenten die in de tienduizenden loopt.
Deze schaal maakt de betrouwbaarheid van de toeleveringsketen kritisch. De bouw van windturbines vindt plaats onder strakke schema’s die worden bepaald door het weer, vooral bij offshore-installaties. Kabelmanagementoplossingen die een snelle, veilige installatie mogelijk maken zonder gespecialiseerd gereedschap, helpen aannemers om agressieve bouwtijdlijnen te halen en tegelijkertijd de kwaliteitsnormen te handhaven. Samenwerken met leveranciers die grote hoeveelheden kunnen leveren volgens schema’s die zijn afgestemd op de mijlpalen van de bouw, vereenvoudigt de inkoop en garandeert compatibele componenten gedurende de hele installatie.
Toegankelijkheid voor onderhoud en prestaties op lange termijn
Windturbines vereisen periodieke inspecties van het elektrische systeem. Kabelmanagementsystemen moeten visuele inspectie vergemakkelijken zonder demontage, zodat technici de toestand van de kabels snel kunnen beoordelen tijdens routineonderhoud. Wanneer kabelvervanging noodzakelijk wordt, maakt toegankelijk kabelmanagement het mogelijk om de kabel gecontroleerd los te maken zonder het bevestigingscomponent te vernielen. Dit maakt hergebruik mogelijk en vermindert de behoefte aan reserveonderdelen — wat bijzonder waardevol is bij offshore-installaties waar de logistiek van componenten aanzienlijke uitdagingen met zich meebrengt.
Premium leveranciers die levenslange garanties bieden op kabelklemmen tonen vertrouwen in de prestaties op de lange termijn en dragen het prestatierisico effectief over van de exploitanten van windparken naar de fabrikanten. Deze garantie is vooral waardevol voor offshore-installaties waar toegang tot componenten de inzet van schepen en weersafhankelijke servicevensters vereist.
Groei van de wereldwijde windenergiemarkt
De ontwikkeling van windenergie blijft wereldwijd groeien, met een bijzonder sterke groei in sleutelregio’s. Scandinavië behoudt zijn leidende positie in offshore windtechnologie, waarbij Noorwegen, Zweden en Denemarken grote installaties huisvesten. Spanje is een van de grootste onshore windmarkten van Europa. Deze gevestigde markten bieden directe kansen voor leveranciers van kabelmanagement met producten die voldoen aan de Europese normen en certificeringen.
Opkomende markten bieden een aanzienlijk groeipotentieel. De Amerikaanse offshore windsector begint aan een grote ontwikkeling langs de Atlantische kust, terwijl Aziatische markten zoals China, Taiwan en Japan zwaar investeren in offshore windinfrastructuur. Leveranciers met internationale certificeringen en de mogelijkheid om op maat gemaakte technische oplossingen te bieden voor unieke toepassingen, positioneren zichzelf gunstig in meerdere markten.
Door de specifieke vereisten van windenergie te begrijpen — van zoutwaterblootstelling offshore tot arctische temperatuurextremen — kunnen kabelmanagementbedrijven oplossingen bieden die de betrouwbaarheid van de turbine verhogen en de totale eigendomskosten (TCO) voor exploitanten van windparken wereldwijd verlagen.
Garanderen van de betrouwbaarheid van windturbines op lange termijn
Kabelmanagement is een cruciaal element voor de betrouwbaarheid en prestaties van windturbines. De keuze voor de juiste kabelklemmen en kabelblokken beïnvloedt de installatie-efficiëntie, de operationele veiligheid en de onderhoudskosten op de lange termijn gedurende de 20-25 jaar durende operationele levensduur van windenergie-installaties. Terwijl de wereldwijde windenergiesector blijft groeien — van Scandinavische offshore-installaties tot opkomende markten in Noord-Amerika en Azië — blijft de vraag naar bewezen kabelmanagementoplossingen die bestand zijn tegen extreme omgevingsomstandigheden toenemen.
Voor windenergieprojecten die gecertificeerde kabelmanagementoplossingen vereisen, kunt u overwegen te kiezen voor leveranciers die het volgende bieden:
- Een uitgebreid assortiment voor kabeldiameters van 11 mm tot 160 mm.
- Internationale certificeringen, waaronder NEN-EN-IEC 61914:2021 en Lloyd’s Register Type Approval.
- Bewezen betrouwbaarheid van de toeleveringsketen ter ondersteuning van grootschalige projectleveringen.
- Technische expertise in windenergietoepassingen en op maat gemaakte technische oplossingen.
De voortdurende uitbreiding van de infrastructuur voor hernieuwbare energie garandeert een aanhoudende vraag naar hoogwaardige kabelmanagementoplossingen op de internationale markten. Het selecteren van componenten die specifiek zijn ontworpen voor windturbinetoepassingen — met de juiste certificeringen, materialen van maritieme kwaliteit en levenslange garanties — verlaagt de totale eigendomskosten en garandeert betrouwbare prestaties in veeleisende onshore- en offshore-omgevingen.
Professioneel kabelmanagement voor windenergie-infrastructuur: Gecertificeerde kabelklemmen en kabelblokken ontworpen voor windturbinetoepassingen moeten bestand zijn tegen extreme omgevingsomstandigheden en tegelijkertijd decennialang een veilige grip bieden. Oplossingen die voldoen aan de NEN-EN-IEC 61914:2021-normen en Lloyd’s Register Type Approval-vereisten garanderen betrouwbare prestaties in zowel onshore- als offshore-installaties. Uitgebreide diameterbereiken van 11 mm tot 160 mm zijn geschikt voor alle kabeltypes, van besturingssystemen tot middenspanningstransmissie.
